| | 仪器名称 | 电力电子实时仿真软件 |
| | 仪器编号 | 1702436S | | 仪器型号 | Starsim Real time3.0 | | 生产厂家 | 大连美商仪器系统公司 | | 购置时间 | 201711 | | 安装地点 | 实验楼北111 | | 负责人 | 王喜利 | | 主要用途 | 利用软件建模替代部分实物系统，方便科研人员在此基础上快速验证控制程序算法和设计方案。基于实时仿真的实验系统引进测试领域全球先进理念和技术，支持设计型、研究型创新实验的开展，适应创新型人才和卓越工程师的培养需要。服务于本科实验、研究生科研、专业训练、专业竞赛等培养环节。 | 主要功能
及技术指标 | 主要功能

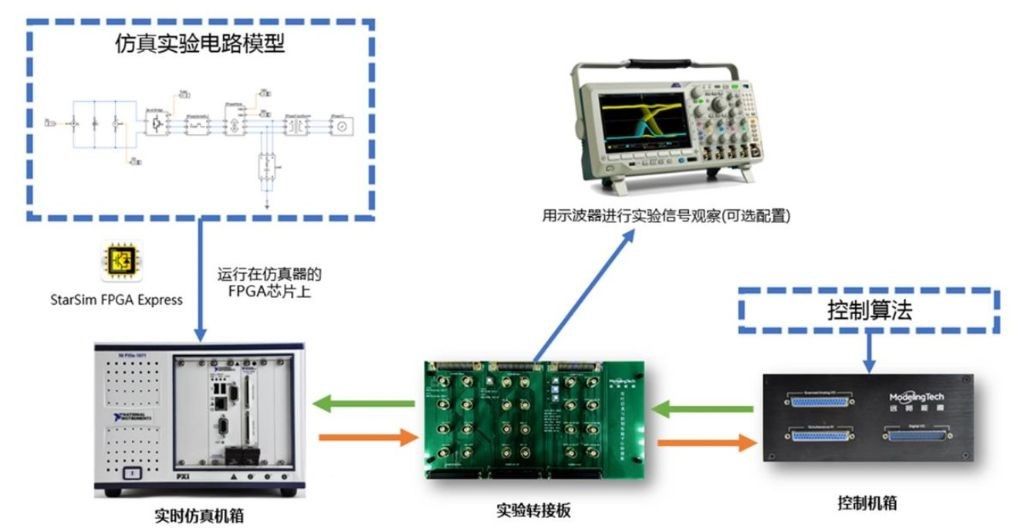

传统上通常采用纯硬件或者纯软件进行实验或者科研。实际电力电子系统具有电压等级高、功率大、实验危险等不足，纯虚拟仿真虽然可以模拟实际系统，但没有实际的输入输出接口，不能更为实际的替代系统，也无法和控制器通过 IO 相连，具有很多局限性。 半实物仿真是随着计算机技术、实时操作系统、系统建模等新技术发展起来实验研究方式，实时仿真装置用运行着数学模型的实时系统来模拟实际系统的行为，通过实际的 IO接口与外界相连，不仅利用了软件建模的灵活性，还具有替代实物系统的能力。此类设备用在教学实验中可以方便安全的让学生学习；在科研中可以替代实际系统来测试控制器或继电保护装置，对控制设备进行非常接近真实情况的测试。
技术指标：
StarSim RealTime 3.0包含用于多核CPU实时仿真的模型，主要用于交流电力系统的50-100us步长的实时仿真。支持模型分割进行多核并行实时仿真。对PXI目标机Target 多核实时CPU进行授权使用，可进行多核并行实时仿真。
|
|
